功能簡介

-------------------- FUNCTION INTRODUCTION --------------------

4K超高清輸入輸出

支持多種控制方式

斷電記憶功能

接口狀態實時監測

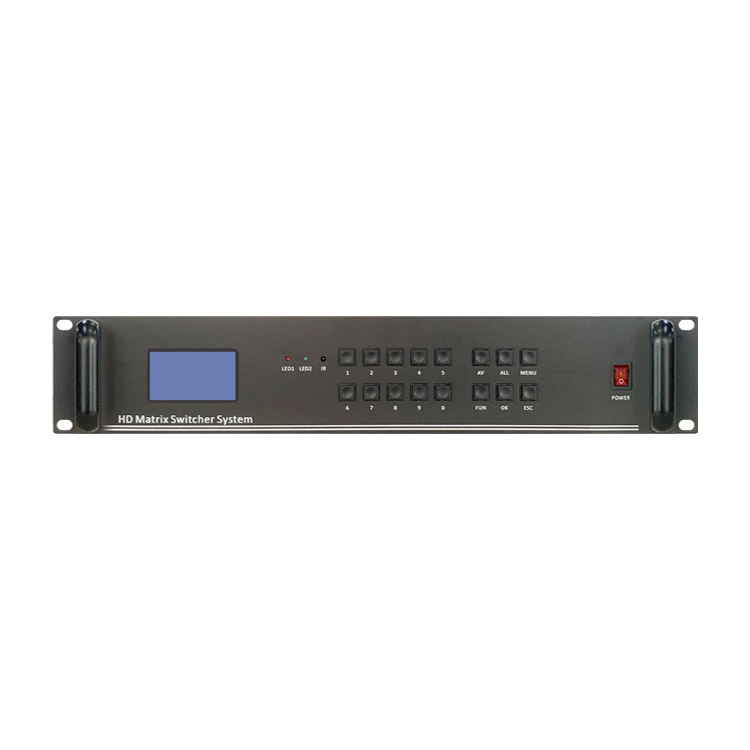

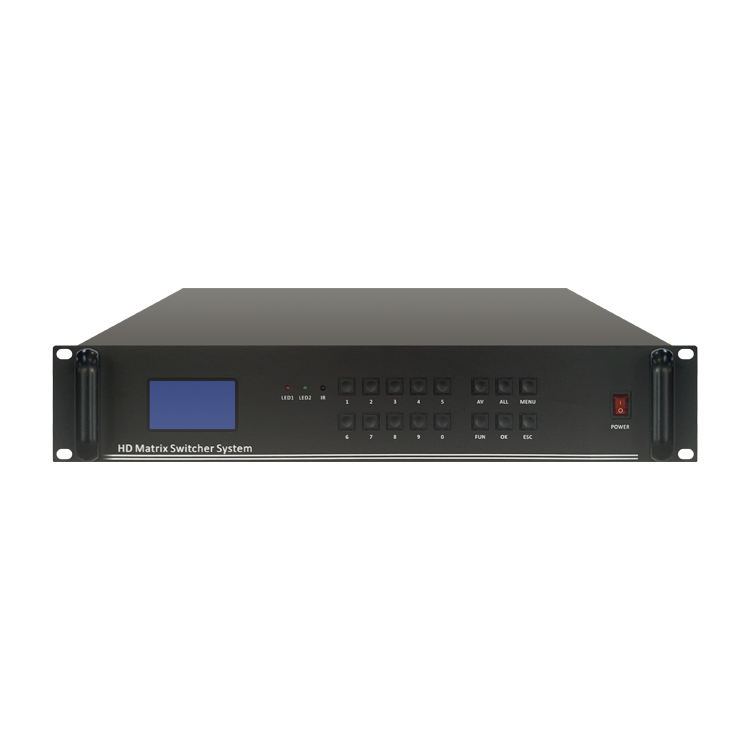

超高清4KHDMI多功能矩陣是一款高性能的高清視頻信號交換設備，采用一體化式結構和插卡式結構，該產品支持4K HDMI信號輸入輸出，可以用于多個高清數字視頻信號及模擬視頻信號的輸入、輸出交換，任意一路信號的輸出可以選擇任意一路信號源而不會干擾其它輸出，圖像高保真輸出。

它安裝靈活方便，同時具備 RS232通訊和以太網(可選) 接口。它具有快速切換功能，瞬間切換任意輸入信號源，它配合拼接屏和相關控制軟件，可實現的任意拼接模式；它支持多種控制方式：串口控制，網絡控制，手機APP控制；可廣泛用于所有需要進行HDMI信號分配和組合的場合，應用領域涉及軍工、多媒體教學、電視電話會議、金融、科研、氣象等領域。

產品特性

-------------------- PRODUCT FEATURES --------------------

◆ 全數字零壓縮數字切換；
◆ 傳輸解析度3840*2160@30Hz HD（部分型號可達3840*2160@60HZ）超高清數字化像素；
◆ 支持手機APP控制矩陣；
◆ 網絡控制端口，方便遠程控制，實時顯示輸入輸出狀態；
◆ 通過拼接軟件，實現對信號的拼接?？梢酝ㄟ^拼接軟件定義場景和調用場景；
◆ RS-232串口控制, 支持串口環通輸出到大屏；
◆ 具有掉電記憶功能；
◆ 前面板LCD狀態顯示報告；
◆ 便捷的前面板存取操作，可預存多組切換模式；
◆ 掉電現場保護功能；
◆ 視頻輸入端口具有時鐘/數據恢復和重組；
◆ 能實時監視各輸入通道輸入狀態；
◆ 可選雙電源冗余配置，確保電源的穩定可靠；
◆ HDMI輸入輸出端口支持HDCP協議；
◆ 支持各種拼接盒進行圖像拼接；
◆ 支持聲音通道和圖像通道同時切換；
◆ 支持輸入輸出端口映射功能，端口壞了，可以做彌補，不需要機器全部拆下?lián)Q回，省時省力。

特色功能

-------------------- SPECIAL FUNCTION --------------------

◆ 支持HDMI的輸入均衡緩沖和輸出驅動，輸入20米線，輸出30米線。
◆ 支持前面板LCD 128X64點顯示。
◆ 支持菜單設置矩陣的各種工作狀態。前面板鍵盤和紅外遙控都可以進入菜單，只需要4個按鍵就可以完成操作。
◆ 每一路都支持HDCP，可以接入加密藍光光碟。
◆ 支持前面板輕觸機械按鈕，游戲機手感。
◆ 遙控，按鍵，串口操作成功后有蜂鳴器“滴滴”聲，可以通過聲音判斷有沒有操作成功。
◆ 支持手機控制APP切換功能。
◆ 支持RS-232串口環通功能，你用一個串口就可以連接拼接屏。先接拼接屏，再接矩陣?；蚴窍冉泳仃嚕龠B拼接屏。可以通過網線連接大屏和矩陣。
◆ 支持局域網網絡控制功能，多臺電腦同時控制。
◆ 支持HDMI等所有接口的輸入輸出靜電浪涌保護
◆ 支持紅外線控制，可選紅外線延長器，機器放在機柜和桌底也可以受控實時在LCD屏上顯示輸入/輸出接口狀態監測，你的輸入端口有沒有信號過來，可以從矩陣前面板上查看到，工程項目時，圖像不顯示的問題，可以通過這個功能就知道。
◆ 支持前面板LED燈的活動觸發狀態顯示，有外部觸發RS-232,按鍵，紅外，網絡，手機等信息，它都會快閃。
◆ 支持公司LOGO自定義，你可以自己把公司的LOGO下載到矩陣中，定制化自己的特色。
◆ 嵌入式RTOS操作系統，產品穩定，升級維護容易。

更多產品特點

規格參數

-------------------- SPECIFICATIONS --------------------

電氣參數

信號接口：		HDMI-A
HDMI版本：		HDMI2.0
帶寬：		300MHz
最大分辯率：		3840x2160@60Hz 向下兼容所有分辨率
位時鐘抖動：		<0.15 Tbit (1080p@60)
位上升時間：		<0.3Tbit (20%--80%)
位下降時間：		<0.3Tbit (20%--80%)
最大傳輸延時：		5nS
信號強度：		T.M.D.S +/- 0.4Vpp
差分阻抗：		100歐姆

PC控制

串行控制接口：		RS-232, 9-針母D型接口
波特率與協議：		波特率：9600, 數據位：8位，停止位：1,無奇偶校驗位
局域網控制接口：		RJ-45母接口
