產品詳情

-------------------- PRODUCT DESCRIPTION --------------------

深工HDMI POE網線延長器采用標準以太網 TCP/IP 協議，通過單根網線長距離的傳輸高清音視頻信號，可憑借 POE 交換機實現一對多應用，同時附帶的 IR 功能使遠距離操控更加便捷。該設備擁有卓越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種經濟高效的 HDMI 信號延長方式。

主要特性

★通過CAT6類網線長距離地傳輸HDMI視頻和音頻信號，最長可達150米；
★高清視頻信號分辨率最高可達到1920*1080@60Hz；
★采用專用格式來壓縮和解壓視頻，有效提高傳輸效率，保證播放的流暢性；
★采用標準的TCP/IP協議，可搭配以太網交換機實現一對多，多對多的應用；
★兼容HDMI 1.3標準；
★支持IR（20KHz-60KHz）收發和RS232收發；
★L(fēng)ED液晶數顯；

★支持USB鍵盤、鼠標；
★支持TX本地回顯；
★符合HDCP 1.2標準–高帶寬數字內容保護技術；
★能夠自動識別和配置各種顯示模式；
★內置自動均衡系統，畫面流暢，清晰，穩定；
★安裝簡單方便，即插即用，無需設置；
★支持POE供電；

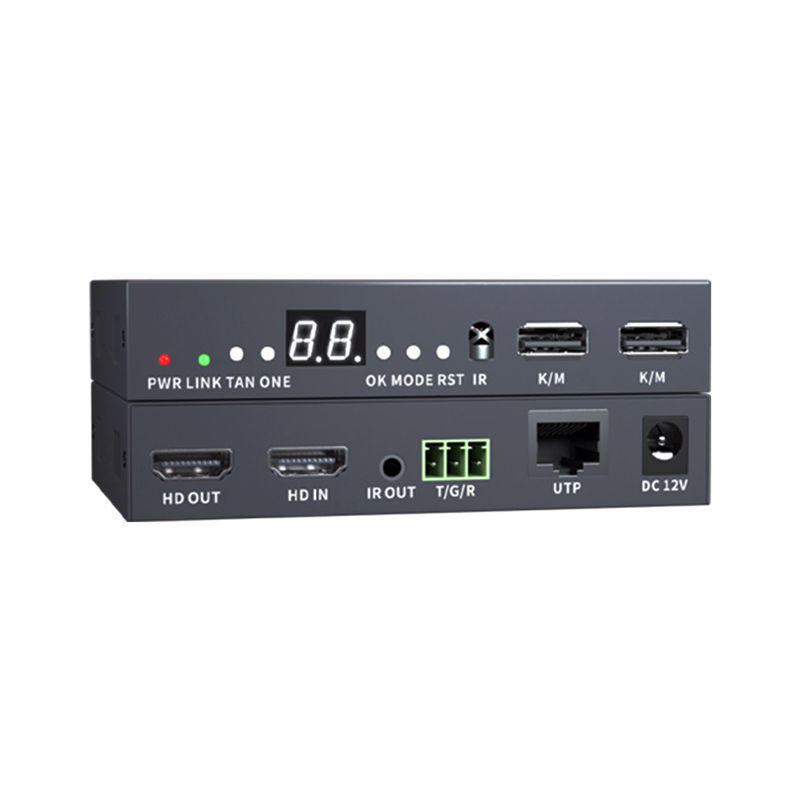

接口說明

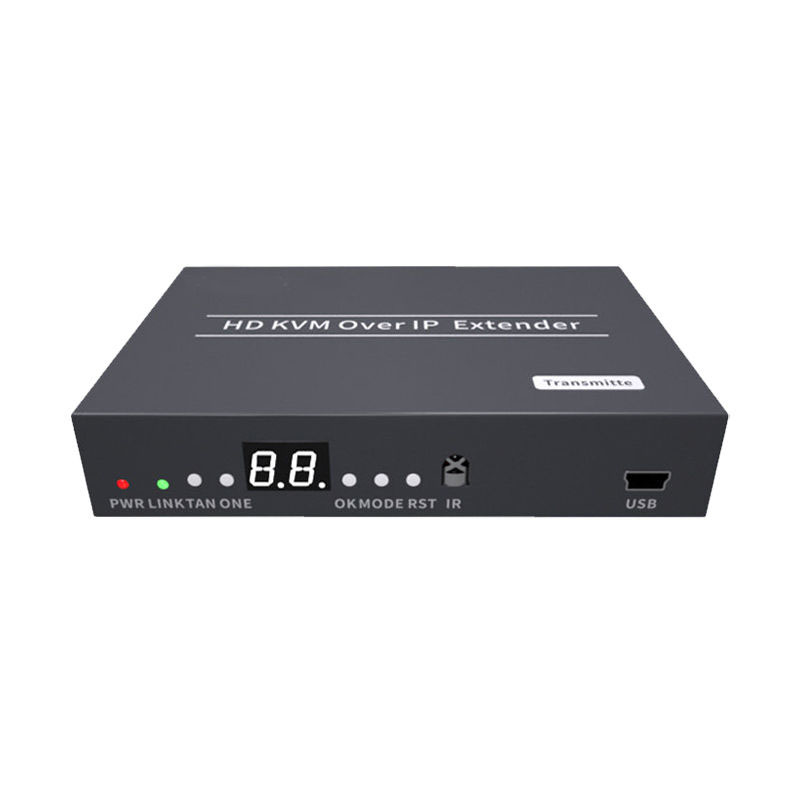

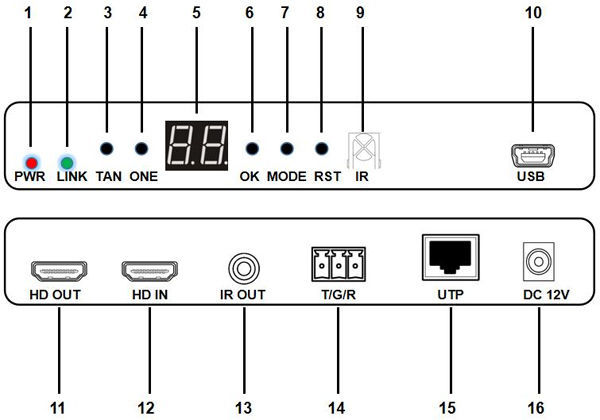

發送端接口說明

1、PWR 燈：機器上電時點亮

2、Link 燈：數據傳輸時閃爍

3、TAN 按鍵：數碼管組 ID 十位調整按鍵

4、ONE 按鍵：數碼管組 ID 個位調整按鍵

5、兩位數碼管：顯示 01-99 組 ID

6、OK 按鍵：用 TAN 和 ONE 按鍵選擇組 ID 后，按下 OK 鍵確認，否則過十秒后恢復 上一次的組 ID

7、MODE 按鍵：點擊啟動 DHCP 模式

8、RST 按鍵：長按恢復出廠設置

9、遙控紅外接收：可通過遙控器調整組 ID

10、USB 端口：電腦 USB 輸入

11、HDMI 輸出端口：連接顯示器用 HDMI 顯示

12、HDMI 輸入端口：連接到您的設備（電腦主機、筆記本或盒子）

13、IR OUT 端口：連接 IR 發射器

14、RS232 端口：RS232 遠程控制，支持的波特率為 115200

15、RJ45 端口：用局域網連接交換機或路由器

16、DC 12V 端口：需要 12/1A 電源輸入

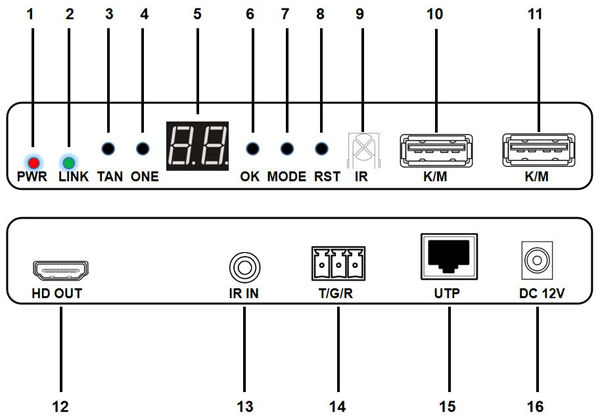

接收端接口說明

1、PWR 燈：機器上電時點亮

2、Link 燈：數據傳輸時閃爍

3、TAN 按鍵：數碼管組 ID 十位調整按鍵

4、ONE 按鍵：數碼管組 ID 個位調整按鍵

5、兩位數碼管：顯示 01-99 組 ID

6、OK 按鍵：用 TAN 和 ONE 按鍵選擇組 ID 后，按下 OK 鍵確認，否則過十秒后恢復 上一次的組 ID

7、Mode 按鍵：點擊切換顯示模式，輸出畫面會有相對應的顯示提醒

8、RST 按鍵：長按恢復出廠設置

9、遙控紅外接收：可通過遙控器調整組 ID

10、K/M 端口：鍵鼠輸入

11、K/M 端口：鍵鼠輸入

12、HD OUT 端口：連接顯示器用 HDMI 顯示

13、IR 端口：IR（20KHz-60KHz）輸入

14、RS232 端口：RS232 遠程控制，支持的波特率為 115200

15、RJ45 端口：用局域網連接交換機或路由器

16、電源輸入口

應用示意圖

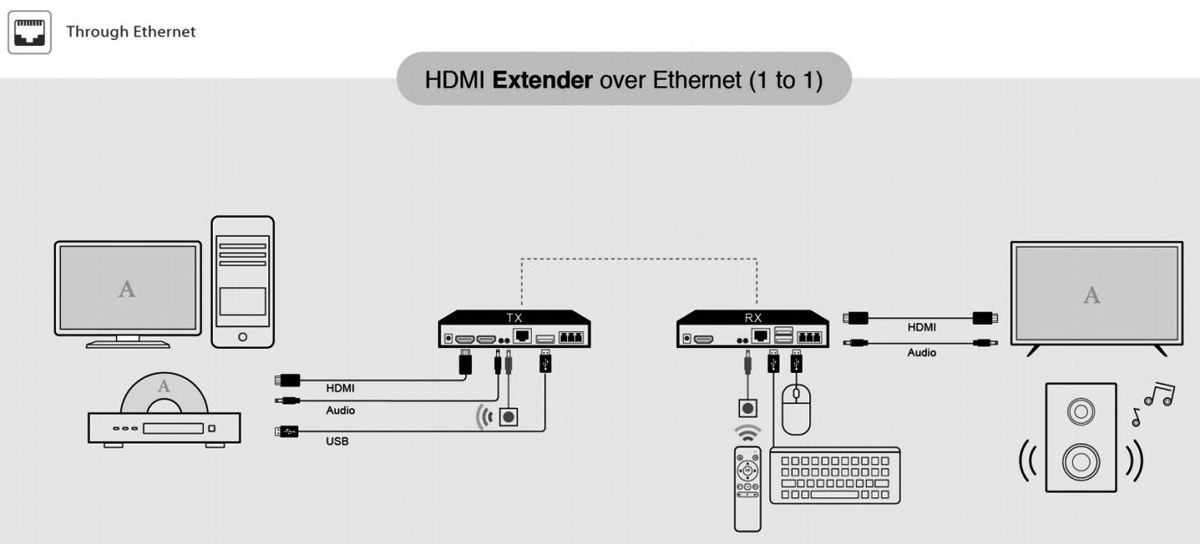

1、延長器（1 對 1）

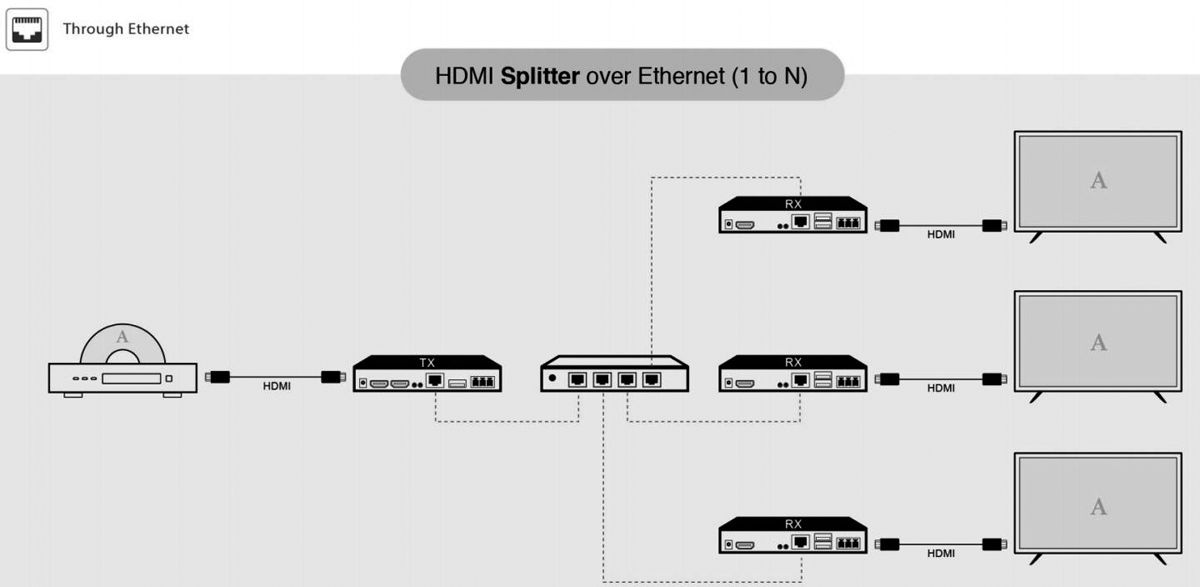

2、分配延長器（1 對 N）：將所有 RX 的 ID 號調整為 TX 的 ID，可以實現 1 個 TX 對 255 個 RX

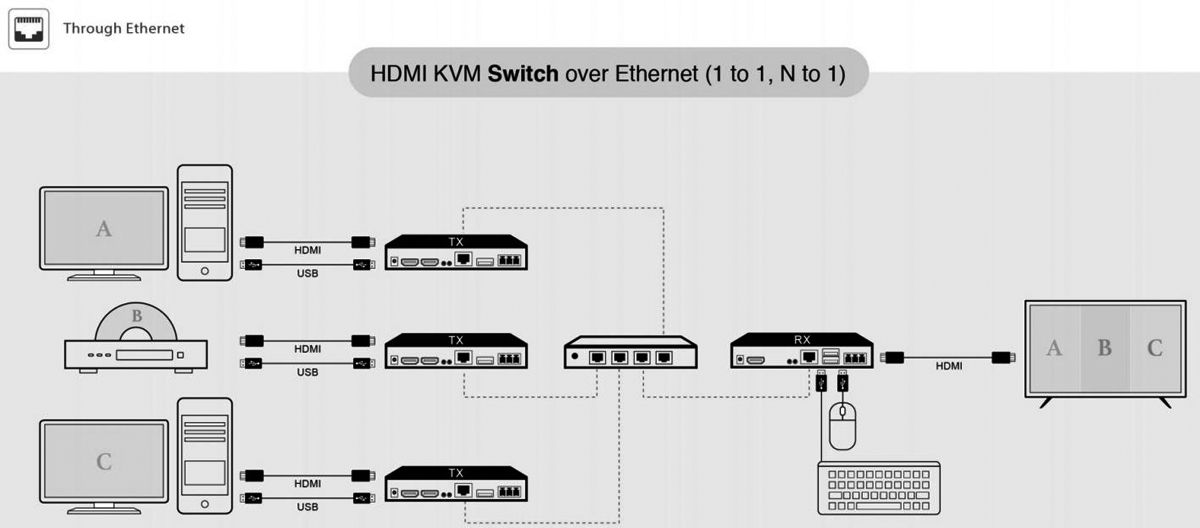

3、切換器（N 對 1）：通過調整 RX 的 ID 號，切換到相對應的 TX

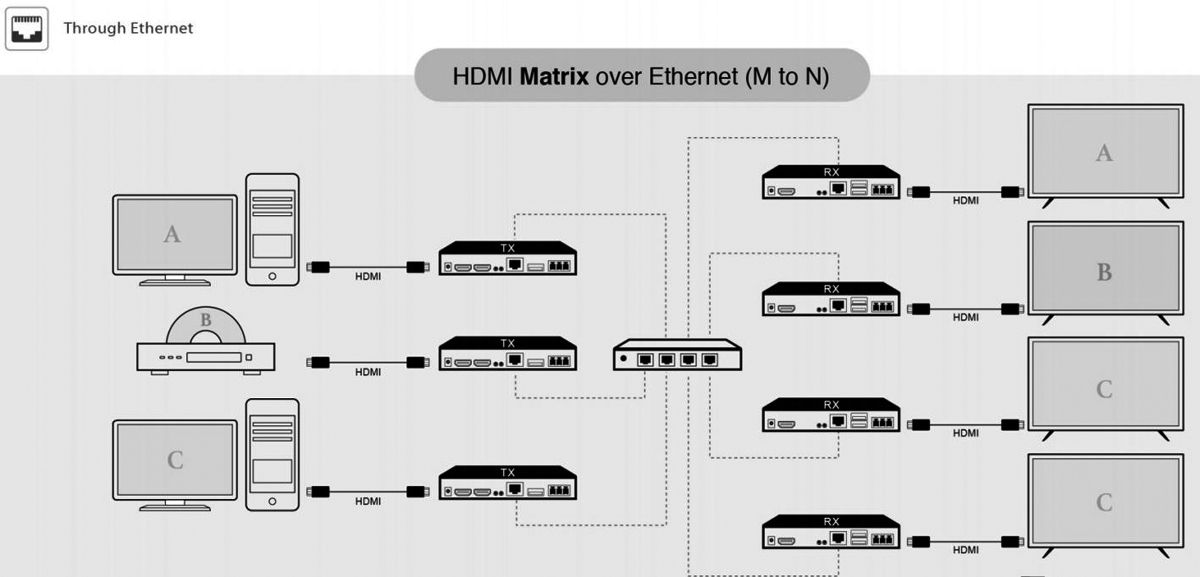

4、矩陣（M 對 N）：通過調整 RX 的 ID 號，切換到不同 ID 的 TX，實現多對多模式

更多產品特點

規格參數

-------------------- SPECIFICATIONS --------------------

視頻

支持協議：		HDMI 1.3; HDCP 1.2
壓縮格式：		H264
像素帶寬：		165MHz，全數字
接口帶寬：		總帶寬 6.75Gbps
最大支持分辯率：		1920X1080@60Hz
接口：		HDMI-A 接口
阻抗：		100Ω
建議HDMI最大輸入/輸出距離：		小于 5 米，在 1920X1080@60Hz 時

紅外

接口：		3.5mm 立體聲音頻插座
信號方向：		RX 輸入，TX 發射
輸入電平載波頻率：		20-60KHz

網口

接口：		標準RJ45接口
建議最大傳輸距離：		CAT6--150M，CAT5E--150M

其它

電源：		電源適配器：DC 12V，POE輸入電壓范圍：36~57V
最大功耗：		MAX 3.3W
溫度：		工作溫度：-5℃ ~ +70℃
濕度：		工作濕度：5% ~ 90%
外形尺寸：		947126mm
質保：		1年免費保修

設備清單

HDMI POE 延長器發射端主機：		1臺
HDMI POE 延長器接收端主機：		1臺
寬頻紅外接收、發射、USB 線材：		各1條
電源適配器：		2個
說明書：		1份
保修卡：		1份
